轴向柱塞泵的内部原理及工作原理

浏览次数:63
发布日期:2023-02-21 14:24
11
今天我们就来简单了解一下轴向柱塞泵的内部原理和结构。


一、柱塞泵(电机)的分类:

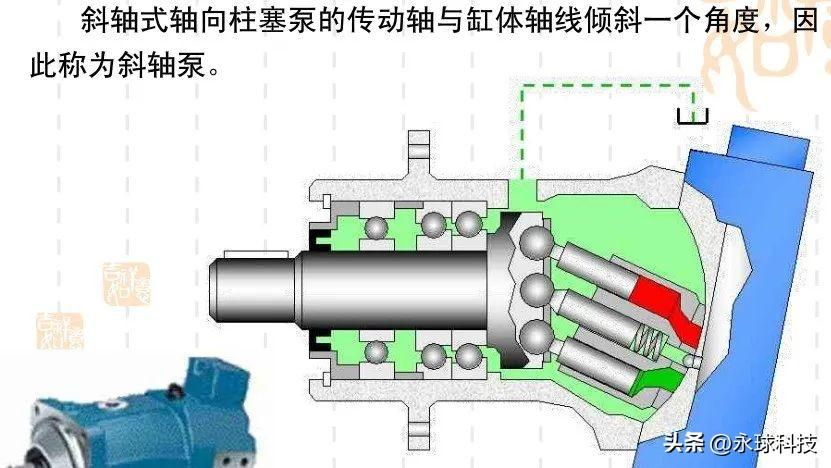

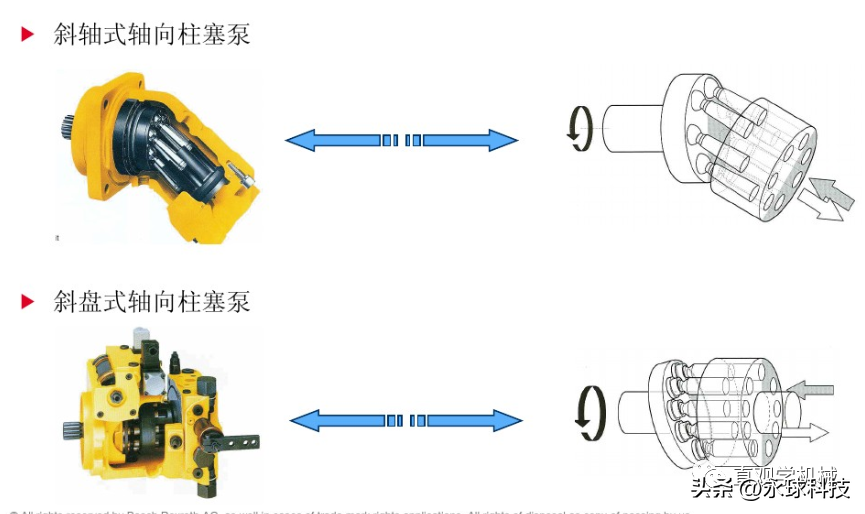

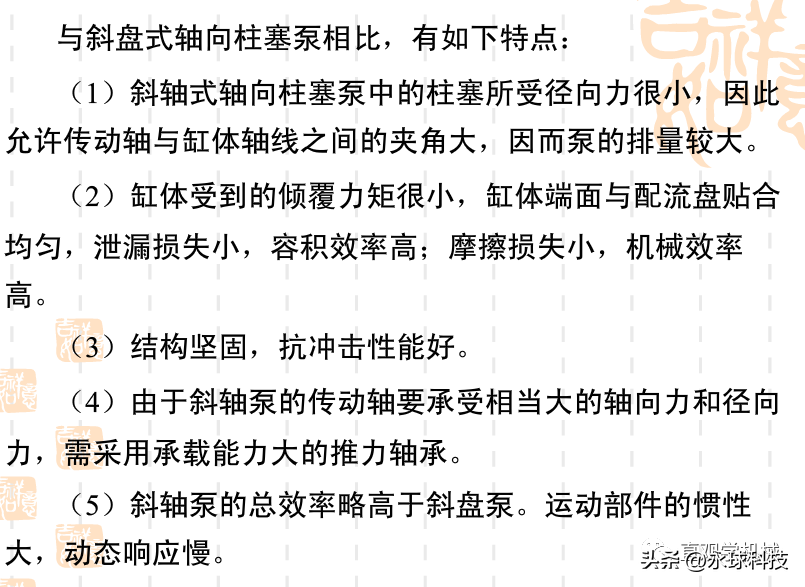

轴向柱塞泵的型式与轴向柱塞马达相同,也分为直轴式轴向柱塞泵和斜轴式轴向柱塞泵两种。

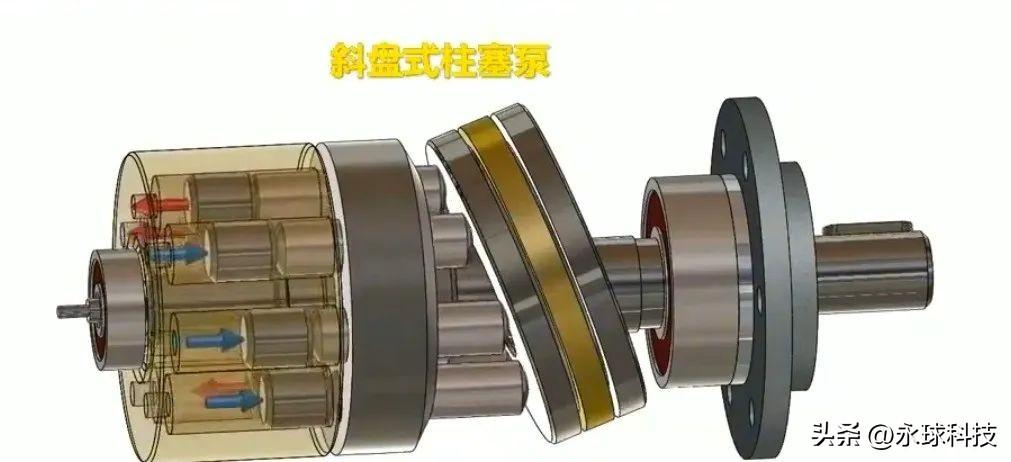

斜盘式柱塞泵:缸体每旋转一周,各柱塞往复运动一次,完成吸油和排油工作。 通过改变斜盘的倾斜角,改变密封工作容积的有效变化,实现泵的变量。

二、柱塞泵(电机)的结构及工作原理:

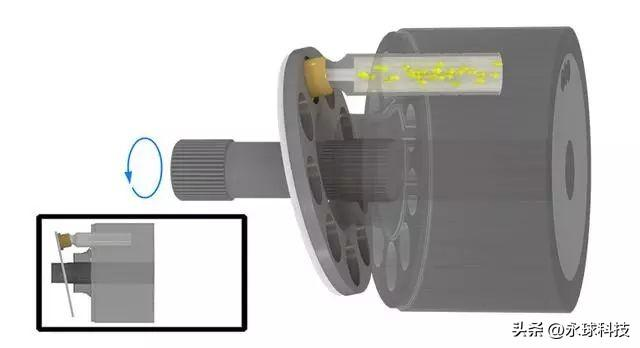

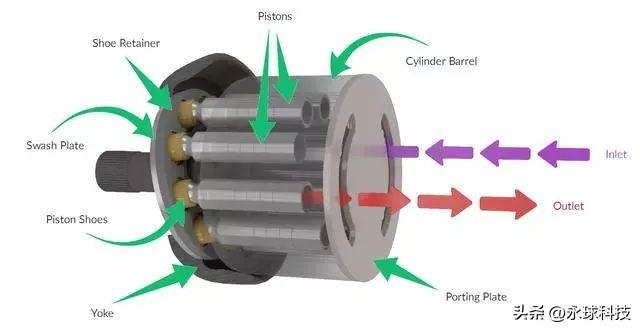

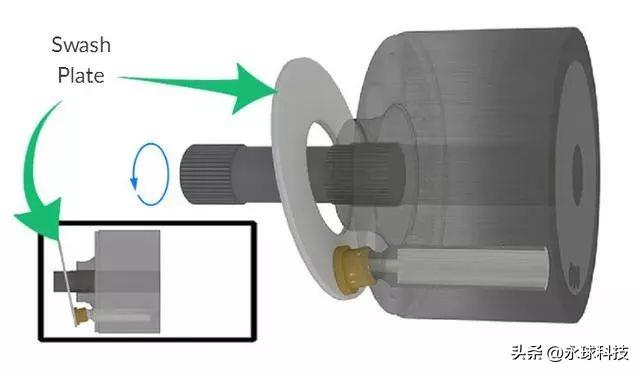

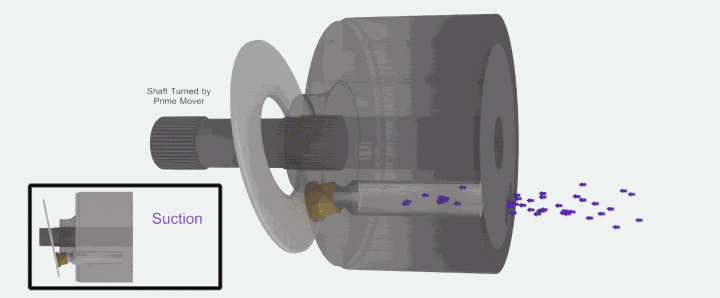

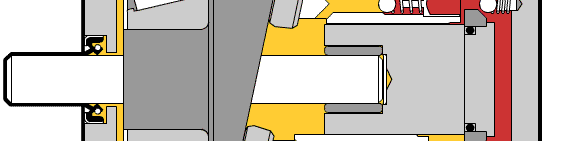

下图为轴向柱塞泵中的核心部件及进出油情况。下面简单介绍一下单柱塞的吸油和排油过程。 下图为单个柱塞在底部时开始进入准备吸油的临界状态: 当柱塞旋转到最高位置时,柱塞孔刚吸完油,即将向外排出。 这是向外排油的临界状态: 下面的动画是一个吸油排油的完整过程。 如果气缸连续旋转,柱塞也将连续吸油和排油。 这便是轴向柱塞泵的工作原理:

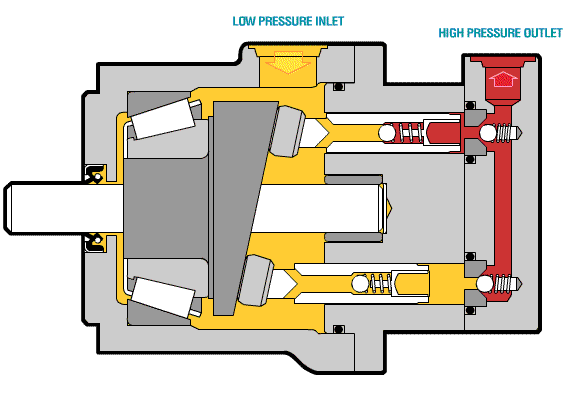

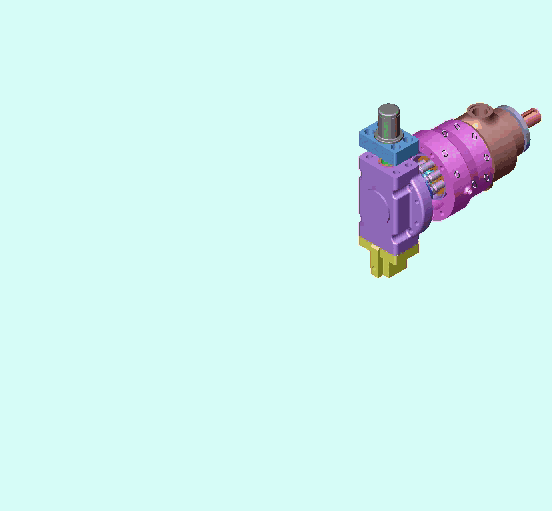

看了整体结构就不难理解了:
