单吸泵和双吸泵的区别,你知道吗?

浏览次数:126
发布日期:2023-01-04 15:08
1672815964152

双吸泵和单吸泵的主要区别在于叶轮。单吸叶轮单边吸水,叶轮前后盖不对称。双吸叶轮两侧吸水,叶轮盖板对称。通常,大流量离心泵使用双吸叶轮。

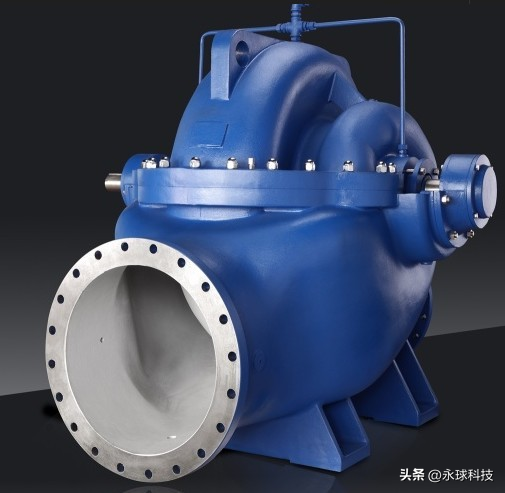

双吸泵的主要功能:

相当于两个直径相同的单吸叶轮同时工作,在叶轮外径相同的情况下,流量可提高一倍;泵壳水平开口,便于检查和维修。同时,双吸泵的进出口与泵的进出口同向且垂直于泵的轴线,有利于泵、进出口管道的布置和安装。双吸泵的叶轮结构对称,无轴向力,但运转平稳。

双吸泵主要用于低扬程流量工艺。如果泵流量大于等于280m3/h,管径可达200mm以上。如果采用单吸泵,则需要转速在1450转左右,才能满足吸气要求。但如果采用双吸泵则可以减小泵的体积和重量,提高转速、容积效率和设备可靠性。

单吸泵的特点:

单吸泵的基本部件是高速旋转的叶轮和固定的蜗形泵壳。带有几个(一般为4~12个)后弯叶片的叶轮固定在泵轴上,由电机带动高速旋转。叶轮是直接作用于泵内液体的部件,也是离心泵的供能装置。泵中央的吸入口与吸入管连接,吸入管底部设有单向底阀。泵壳侧的排放口与装有调节阀的排放管道相连。永球IH单级单吸化工离心泵

永球IH单级单吸化工离心泵

单吸泵,又称端吸泵,具有运行稳定、结构简单、维修保养简单、安装方便、占地面积少等优点。单吸泵成本低,价格合理,应用广泛。单吸泵流量小,流量相等,单吸泵体积小,但轴向力大,轴承负荷大。
